Votre devis pour une machine de moulage par soufflage " tout électrique " cache-t-il des secrets coûteux ?

Nous voyons fréquemment des clients potentiels éblouis par des brochures sur papier glacé promettant une efficacité impossible, pour ensuite se retrouver face à une réalité bien différente. goulets d'étranglement de la production ¹ Plus tard. Se fier uniquement à des spécifications superficielles conduit souvent à l'achat d'équipements qui grèvent les profits au lieu de les générer.

Pour éviter les pièges marketing, méfiez-vous des allégations génériques d'économie d'énergie, sauf si elles sont comparées aux performances des systèmes servo-hydrauliques modernes. Assurez-vous que l'appellation " tout électrique " inclut bien les axes auxiliaires et exigez une garantie de fonctionnement en cycle humide, car les cycles à sec théoriques ne tiennent pas compte des limites de refroidissement de votre cuve en plastique.

Laissons de côté le jargon commercial et examinons la réalité technique qui se cache derrière ces devis.

Les pourcentages d'économies d'énergie sont-ils réels ou artificiellement gonflés ?

Lors de nos tests comparatifs de machines dans notre usine, nous constatons que nos concurrents manipulent souvent les données pour donner une image miraculeuse de leurs machines électriques. Les promesses de haute efficacité énergétique sont séduisantes sur le papier, mais ne se concrétisent généralement pas lors des cycles de production continus (24 h/24 et 7 j/7).

Les fournisseurs exagèrent souvent les économies en comparant les nouveaux modèles électriques à des systèmes hydrauliques à pompe constante vieux de 20 ans plutôt qu'à des systèmes servo-hydrauliques modernes. De plus, de nombreuses machines " tout électriques " dissimulent des mouvements pneumatiques pour les broches de soufflage ou le contrôle de l'épaisseur des parois, ce qui reporte la consommation d'énergie sur votre compresseur d'air, peu performant et coûteux.

Lors de l'analyse d'un investissement dans des machines électriques, il est essentiel d'aller au-delà des pourcentages mis en avant en première page d'une proposition. Les équipes marketing adorent clamer " 50–80% ». économies d'énergie ²," Mais ils divulguent rarement la base de calcul. Dans notre secteur, l'astuce de la " base de calcul obsolète " est courante. Si un fournisseur compare sa nouvelle machine électrique à un système hydraulique ancien utilisant une pompe à débit constant (technologie d'il y a vingt ans), les économies sont évidemment considérables. Cependant, si l'on compare cette même machine électrique à un système servo-hydraulique moderne, l'écart d'efficacité se réduit significativement. Il est essentiel de savoir si le surcoût que vous payez est réellement justifié par les économies réalisées. ».

Le parasite pneumatique

Un autre aspect crucial que nous vérifions lors de la conception est la définition de " tout électrique ". Une machine peut utiliser des servomoteurs électriques pour l'unité de serrage et l'extrudeuse, tout en ayant recours à la pneumatique pour les mouvements auxiliaires. Nous les appelons des " parasites pneumatiques cachés ". Il est important d'examiner attentivement la nomenclature technique pour identifier les éléments qui actionnent la broche de soufflage, la navette du chariot et le système de contrôle de l'épaisseur de paroi.

Si ces axes sont pneumatiques, la machine n'est pas véritablement électrique. Au lieu de réaliser des économies d'électricité, vous ne faites que déplacer le coût énergétique du compteur principal de la machine vers le compresseur d'air central de votre usine. Air comprimé ³ L'air comprimé est notoirement inefficace et coûteux à produire. Une machine qui dépend fortement de l'air pour se déplacer n'atteindra jamais les chiffres d'efficacité promis dans la brochure commerciale.

Le mythe du freinage régénératif

Enfin, méfiez-vous du retour sur investissement (RSI) calculé à partir du " freinage régénératif ". Cette technologie récupère l'énergie lors de la décélération, comme une voiture électrique. Si elle est particulièrement efficace pour les cycles rapides et légers où le plateau se déplace et s'arrête brusquement, elle représente souvent un investissement inutile pour d'autres applications. Si vous produisez des jerricans ou des fûts à parois épaisses nécessitant de longs temps de refroidissement, la machine est peu sollicitée. Dans ce cas, le coûteux système de freinage régénératif reste inutilisé, sans aucun retour sur investissement.

Tableau 1 : Véritable électricité vs. électricité marketing

La vitesse de production correspondra-t-elle au temps de cycle promis ?

Notre équipe d'ingénieurs rappelle régulièrement à nos clients que les lois de la physique sont implacables, quelle que soit la vitesse de rotation d'un moteur. Un mouvement rapide de la machine est inutile si le plastique n'a pas suffisamment refroidi pour éjecter la bouteille sans se déformer.
Freinage régénératif ⁴

Ne tenez pas compte des durées de " cycle à sec " indiquées dans les brochures, car elles excluent la phase de refroidissement essentielle à la stabilité des pièces. Exigez une garantie de " cycle humide " adaptée au poids et au matériau de vos bouteilles et assurez-vous que la machine dispose d'une compensation automatique de tonnage afin de compenser la perte de force de serrage due à l'échauffement du dispositif.

vis à billes de haute précision ⁵

L'une des plus grandes frustrations de notre secteur réside dans le décalage entre la vitesse annoncée dans les brochures et la réalité du travail en usine. Les fabricants indiquent souvent un " temps de cycle à vide " (par exemple, 2,5 secondes). Ce chiffre correspond à la vitesse à laquelle la machine s'ouvre et se ferme lorsqu'elle est vide. Or, vous n'êtes pas payé pour ouvrir et fermer une machine vide ; vous êtes payé pour produire des bouteilles.
Courants d'afflux de pointe ⁶

La physique du refroidissement

Le " cycle humide " est le seul paramètre important. Il comprend le temps nécessaire à l'extrusion, au soufflage et, surtout, au refroidissement du plastique. Une machine électrique peut déplacer le moule instantanément, mais elle ne peut pas forcer le plastique à durcir plus vite que ne le permet la thermodynamique. Si un fournisseur promet un temps de cycle qui semble trop beau pour être vrai, demandez-lui de le vérifier en le comparant au temps de refroidissement requis pour votre résine et l'épaisseur de paroi souhaitée. Si la machine se déplace plus vite que le plastique ne peut refroidir, vous obtiendrez des cols déformés et des fonds non conformes.

Dérive du tonnage thermique

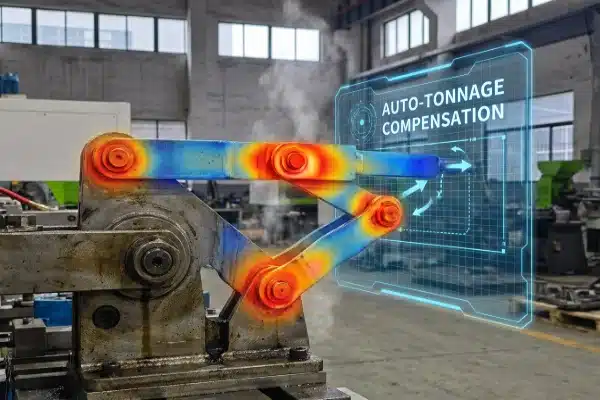

Un autre détail technique souvent négligé est la " dérive thermique de la force de serrage ". Dans les machines électriques à genouillère, le frottement génère de la chaleur dans les articulations lors d'un fonctionnement continu. En chauffant, le métal se dilate. Cette dilatation modifie la géométrie de la genouillère, ce qui entraîne une diminution de la force de serrage réelle d'un facteur 10 à 15% au cours d'un poste.

Sans une fonctionnalité appelée Compensation du tonnage automobile, Vos opérateurs seront confrontés à un problème : la machine fonctionne correctement le matin, mais l'après-midi, des bavures apparaissent sur les bouteilles car le moule ne se ferme plus correctement. La machine doit être suffisamment intelligente pour détecter cette dérive et ajuster automatiquement la position du plateau afin de maintenir une force constante.

Pics d'infrastructure

Il est essentiel de ne pas se fier uniquement à la " consommation électrique moyenne " indiquée dans les manuels. Les machines électriques sont efficaces en moyenne, mais elles subissent d'importants pics de courant d'appel. Ce phénomène se produit lorsque plusieurs axes, comme la pince et le chariot, accélèrent simultanément. Si vous dimensionnez le transformateur et les disjoncteurs de votre usine en vous basant uniquement sur la consommation moyenne, ces pics importants peuvent provoquer des coupures de courant et des arrêts de production.

Tableau 2 : Liste de contrôle du temps de cycle et de la puissance

Les promesses d"" absence d’entretien » dissimulent-elles des risques financiers futurs ?

Nous savons que toute machine nécessite un entretien, quel que soit son système d'entraînement. Les promesses d'absence d'entretien détournent généralement l'attention des acheteurs des pannes catastrophiques de composants et des réparations d'urgence coûteuses qui surviennent après l'expiration de la garantie.
plus rapide que ne le permet la thermodynamique ⁷

Les machines électriques nécessitent un entretien régulier ; elles requièrent une lubrification automatique et précise des vis à billes soumises à des charges élevées. Méfiez-vous des moteurs propriétaires qui vous obligent à effectuer des remplacements coûteux et vérifiez le calcul de la durée de vie L10 de la vis de serrage afin de vous assurer qu'elle ne subira pas de défaillance prématurée sous une charge maximale.

des marques mondiales comme Siemens ⁸

L'expression " sans entretien " est peut-être le terme marketing le plus dangereux qui soit. secteur du moulage par soufflage ⁹. S’il est vrai que les machines électriques éliminent les vidanges d’huile hydraulique et les remplacements de filtres, elles introduisent de nouvelles vulnérabilités mécaniques qui peuvent s’avérer beaucoup plus coûteuses à corriger si elles sont ignorées.

La réalité de la graisse et des vis à billes

Les machines électriques dépendent fortement des vis à billes de haute précision pour générer la force nécessaire. Ces vis fonctionnent sous des charges et des frottements considérables. Elles nécessitent un système de lubrification à la graisse automatisé et précis. Si ce système tombe en panne ou est mal conçu, une vis à billes peut se gripper. Contrairement à un joint hydraulique, dont le remplacement coûte peu cher, une vis à billes grippée représente un investissement important et peut immobiliser votre ligne de production pendant des semaines, le temps de recevoir les pièces de rechange.

Le piège de la propriété

Il est également indispensable de vérifier la marque des composants électroniques. Certains fournisseurs utilisent des composants " boîte noire " : des moteurs et des variateurs de marque propre qui leur sont exclusifs. Cela vous place en situation de monopole. Si un variateur tombe en panne dans cinq ans, vous ne pourrez pas le remplacer auprès d'un distributeur local ; vous devrez l'acheter directement auprès du fabricant de la machine, souvent avec une marge importante et des délais de livraison considérables. Nous recommandons systématiquement d'utiliser des composants standard " sur étagère " de marques internationales telles que Siemens, B&R ou Beckhoff. Vous aurez ainsi la liberté de vous approvisionner en pièces détachées à des prix compétitifs.

Le facteur de vie L10

Enfin, renseignez-vous sur la durée de vie L10 de la vis de serrage principale. Il s'agit d'un calcul d'ingénierie standard qui prédit la durée de vie d'un roulement ou d'une vis sous charge. Afin de réduire le prix de la machine, certains fabricants sous-dimensionnent ce composant coûteux. Une vis conçue pour une durée de vie L10 adéquate devrait durer 10 ans. Une vis sous-dimensionnée pourrait survivre à la période de garantie, mais subira probablement une défaillance catastrophique après 2 à 3 ans de fonctionnement continu.

Sensibilité à la qualité de l'alimentation

Contrairement aux moteurs hydrauliques robustes qui tolèrent les perturbations du réseau électrique, les servomoteurs électriques sont extrêmement sensibles. Les fluctuations de tension peuvent endommager des cartes électroniques coûteuses. Les devis excluent souvent les réacteurs de ligne ou les stabilisateurs de tension afin de réduire les coûts, vous exposant ainsi à des risques de dommages électriques.

Tableau 3 : Coûts cachés des forfaits " standard "

Conclusion

Pour protéger votre investissement, ne vous laissez pas séduire par les promesses des brochures et examinez la réalité technique. En vérifiant les performances énergétiques annoncées, en exigeant des garanties pour les cycles humides et en vous assurant de la transparence des composants, vous garantissez une rentabilité à long terme plutôt qu'un simple prix d'achat attractif.
L10 Vie ¹⁰
